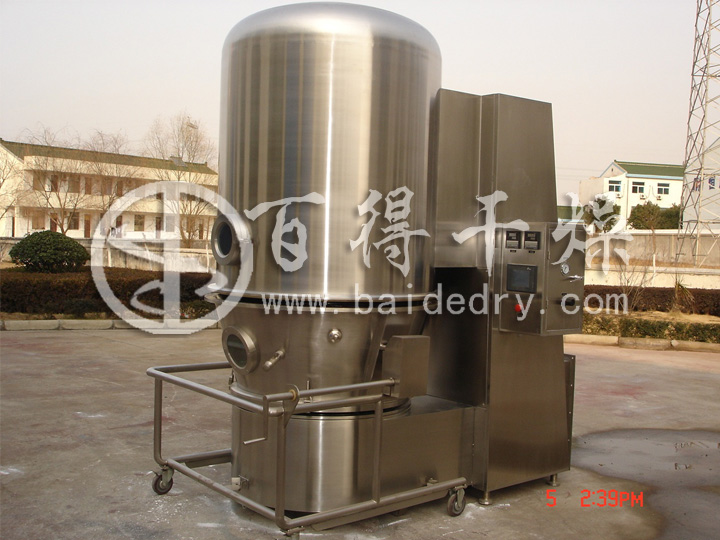

高效沸騰干燥機 設備概述
按照流態化原理設計,利用干燥熱介質使固體顆粒在流化狀態下進行干燥的設備就是流化床干燥機,又稱沸騰床干燥機。GFG型高效沸騰干燥機是為適應GMP醫藥工程設計,而開發的一種新型、高效型干燥機,它能與搖擺式顆粒機和GHL高效濕法制粒機配套,其具有傳統臥式XF型沸騰干燥機更寬的流化范圍。

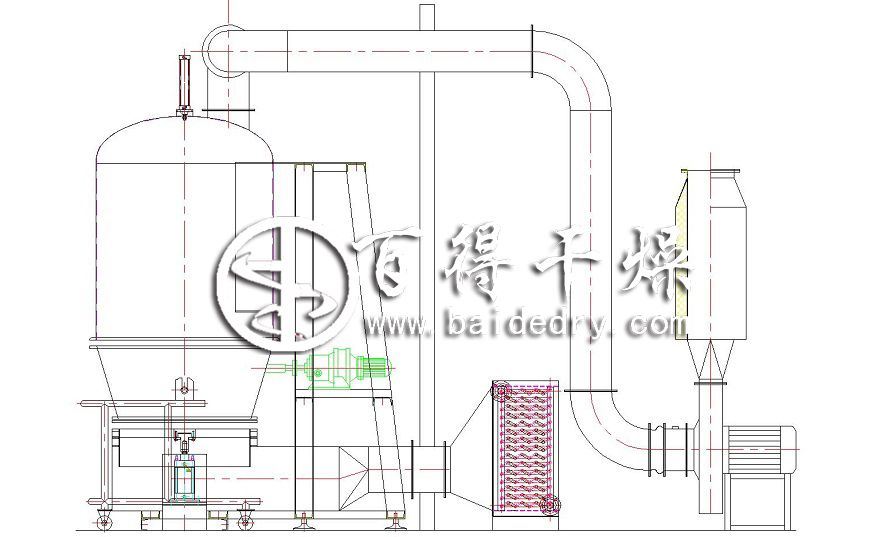

高效沸騰干燥機 結構示意圖
高效沸騰干燥機 工作原理

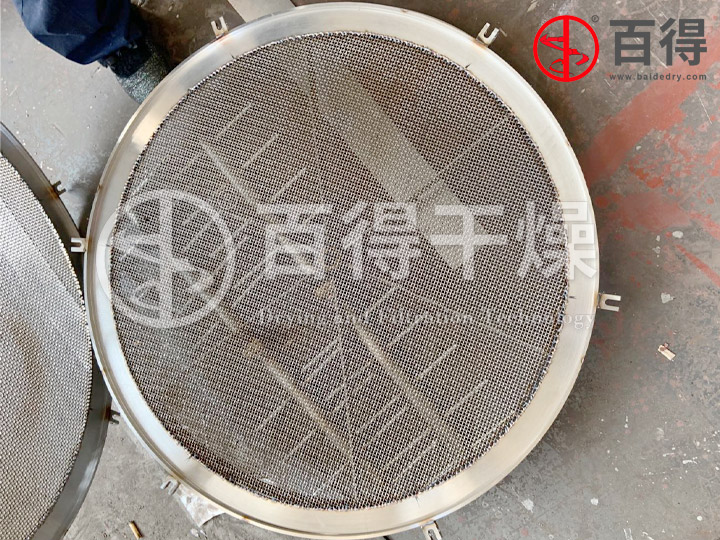

待干燥的物料(顆?;蚣?xì)粉)投入干燥器料斗,空氣經過濾器除塵后(達到10萬級凈化要求),由加熱器升溫至干燥所需要的溫度,熱空氣穿過料斗底部的空氣分布板進入主塔,與被干燥物接觸,使料斗內物料流化同時除去水份而干燥,水份揮發后隨排風經布袋過濾器過濾后由風機排出,干燥過程中隨風上升的細粉則由布袋捕集,并通過清灰裝置返回流化床。
GFG型高效沸騰干燥機在普通流化床干燥機底部設置攪拌器,而這個攪拌器又有加熱作用,既能攪拌物料,又能向物料傳遞熱量,是流態化干燥的另一種改進。它擴大了流態化干燥適用的物料范圍,使之可用于進料或在干燥脫水過程中可能結塊的粉狀或粒狀物料。例如大多數離心機分離出來的物料都有部分結團,含結晶水的物料則在干燥過程中很容易結塊。這一改進帶來的另一個好處是可獲得均勻的流化,提高了熱質傳遞強度。

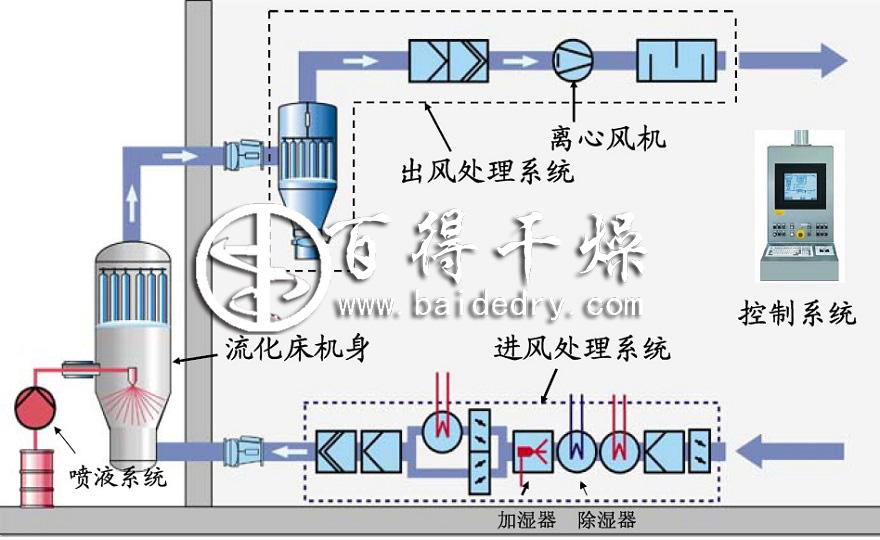

防爆型沸騰干燥機 工藝流程圖
高效沸騰干燥機 性能特點
◎ 流化床為圓形結構避免死角。采用圓形結構料斗,無死角,成品含水均勻,清洗方便徹底;

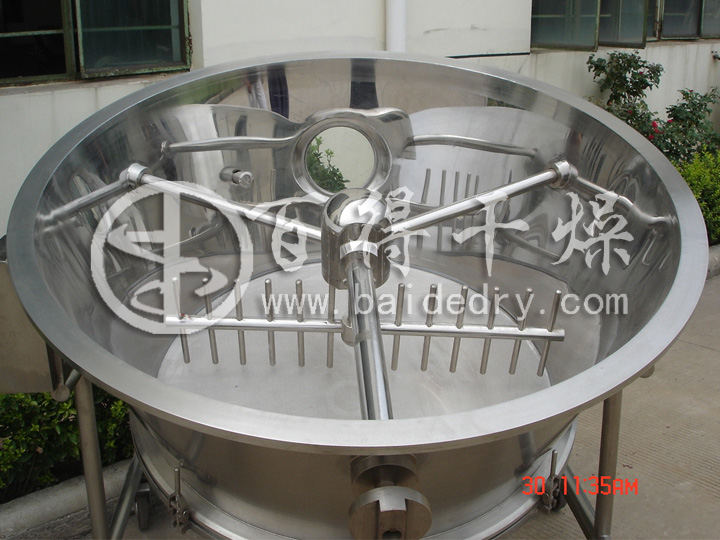

◎ 料斗設置攪拌裝置,避免潮濕物料團聚及干燥時形成溝流,流化范圍廣;
◎ 采用翻傾卸粒,方便迅速徹底,亦可按要求設計自動進出料系統;
◎ 密封負壓操作,氣流經過過濾。操作簡便,清洗方便;
◎ 干燥速度快,溫度勻稱,每批干燥時間一般在20~30分鐘,視物料而定;
◎ 采用抗靜電特種纖維布,清灰效果好,安全可靠;
◎ 設備設有泄爆口,一旦爆炸,設備不致?lián)p壞;
◎ 設備通過物料沸騰,從而達到干燥水份的目的,與傳統干燥機相比節能省時。
高效沸騰干燥機 適用物料
高效沸騰干燥機用于粒徑為0.1~6mm的顆粒物料沸騰干燥,適用于制藥、食品、輕工、化工行業的成品、中間體干燥。
◎ 機制螺桿擠壓顆粒、搖擺顆粒、濕法高速混合制粒顆粒。
◎ 醫藥、食品、飼料、化工等領域濕顆粒和粉狀物料干燥。
◎ 大顆粒、小塊狀、粘性塊粒狀物料。
◎ 魔芋等干燥時體積變化的物料。

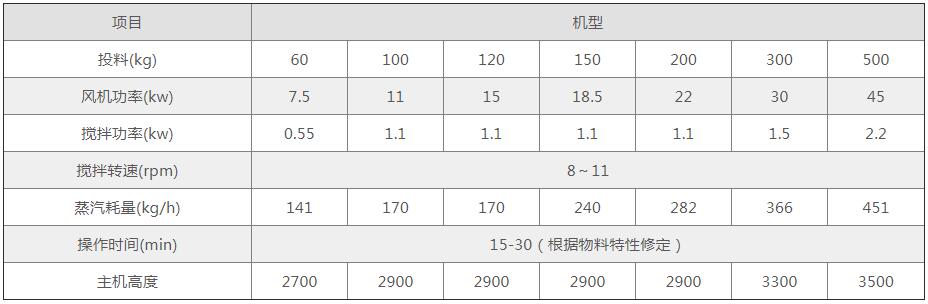

高效沸騰干燥機 技術參數表

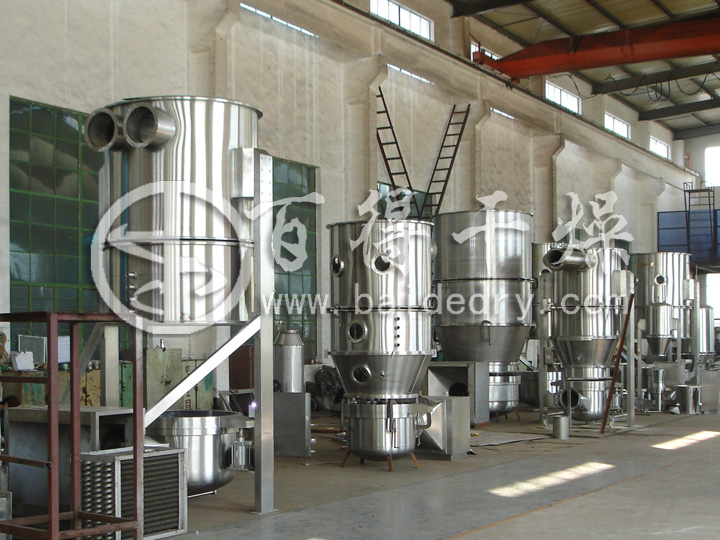

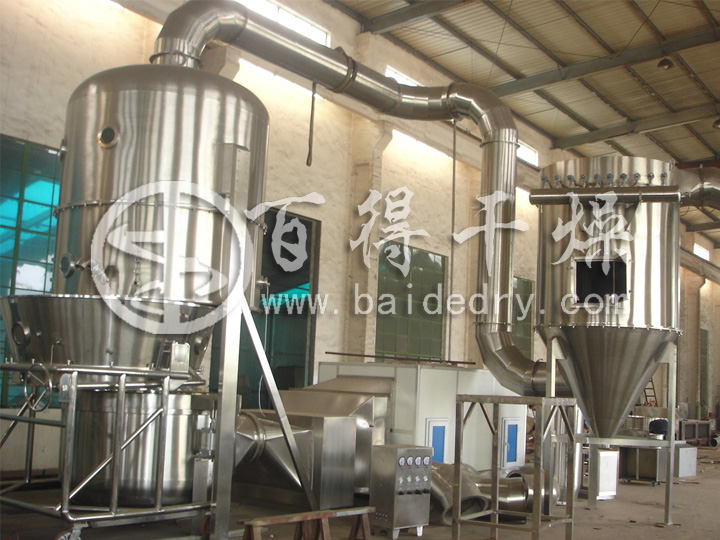

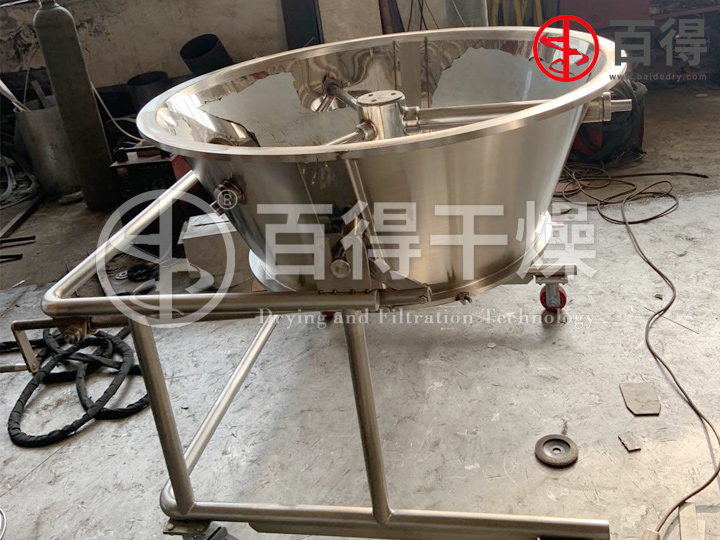

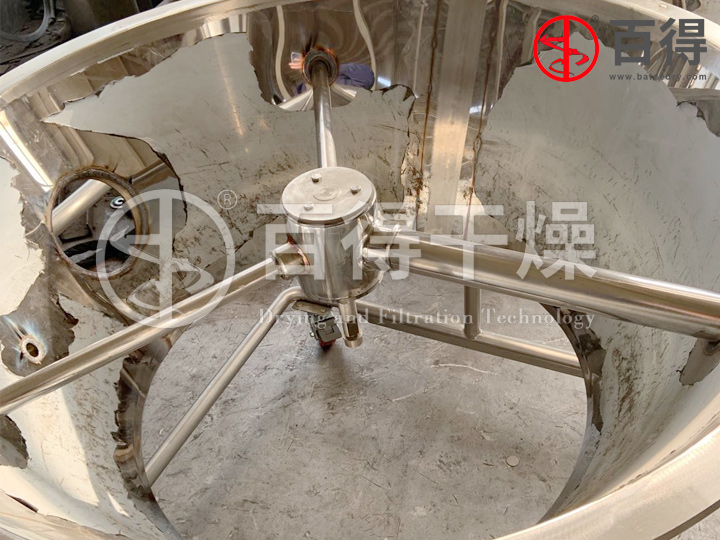

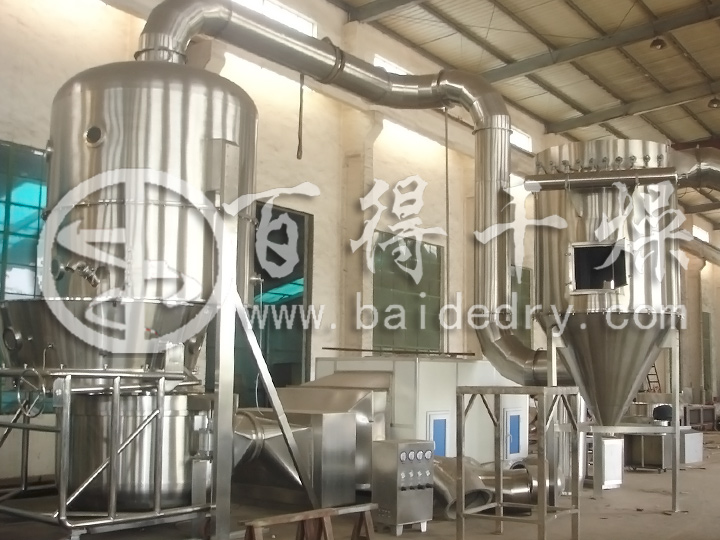

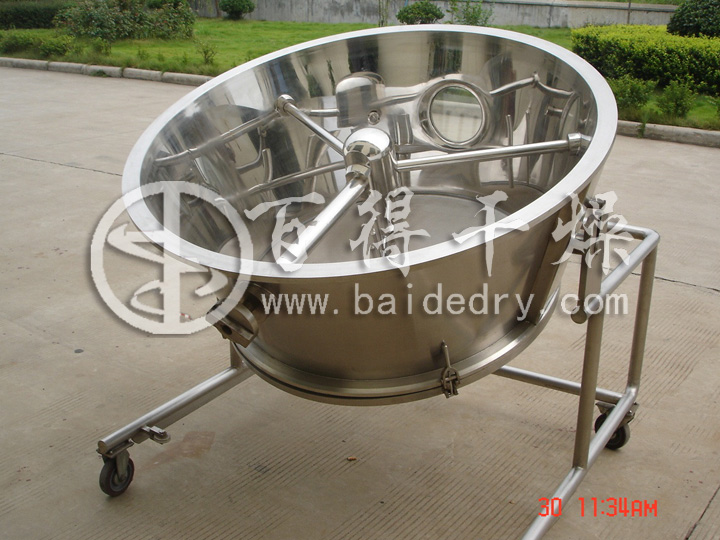

高效沸騰干燥機 車間組裝照片
